Invertor Monofazat vs.Trifazat? Cum eviti dezechilibrarea fazelor in instalatia electrica a casei

Alegerea tipului de branșament și a invertorului solar potrivit reprezintă decizii tehnice majore în configurarea unui sistem fotovoltaic rezidențial. Trecerea de la o rețea monofazată clasică la una trifazată aduce o serie de avantaje logistice și o putere sporită, însă introduce și o provocare inginerească complexă: managementul echilibrului electric. Distribuția incorectă a consumatorilor sau alegerea unui invertor incompatibil cu profilul locuinței poate genera asimetrii severe de tensiune. Înțelegerea diferențelor dintre sistemele monofazate și cele trifazate, alături de aplicarea unor tehnici moderne de compensare, este esențială pentru a proteja aparatura electrocasnică și pentru a maximiza rata de autoconsum.

1. Pe scurt

Sistemul monofazat utilizează o singură fază energetică (230V) și este limitat legal în România la o putere de injectare de maximum 5 kW. Sistemul trifazat împarte puterea pe trei faze distincte (400V), permițând puteri mari de încărcare și producție. Pentru a evita deechilibrarea fazelor, este obligatorie distribuția simetrică a marilor consumatori în tabloul electric și utilizarea unui invertor trifazat cu funcție de injectare asimetrică (Zero Check / Phase Balance).

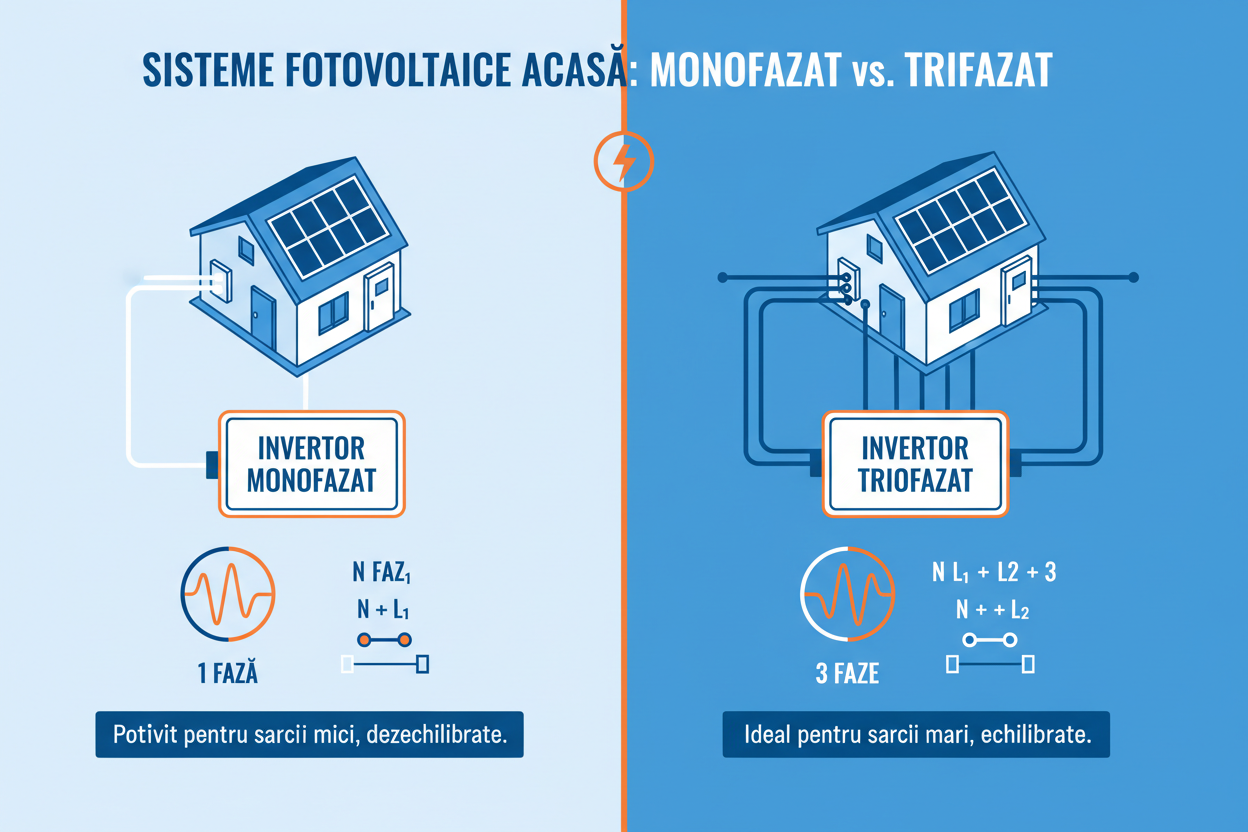

2. Diferențele fundamentale dintre sistemele Monofazate și Trifazate

În ingineria electrică, tipul de alimentare determină cantitatea de energie ce poate fi transportată și modul în care aceasta este utilizată de echipamente.

Branșamentul Monofazat (O singură cale de tensiune)

Alimentarea monofazată este compusă din doi conductori principali: o fază și un nul, oferind o tensiune nominală standard de 230V. Este configurația clasică pentru apartamente și case mici. Puterea maximă aprobată prin Avizul Tehnic de Racordare (ATR) depășește rar pragul de 9 kW (aproximativ 32A - 40A curent maxim nominal).

Branșamentul Trifazat (Trei căi de tensiune alternate)

Alimentarea trifazată folosește trei conductori de fază (L1, L2, L3) și un conductor de nul, oferind o tensiune de 230V între oricare fază și nul, și 400V între oricare două faze. Această structură permite alimentarea utilajelor mari (pompe de căldură active, stații EV de 22 kW, plite cu inducție industriale) și oferă acces la puteri instalate de peste 11 kW - 22 kW sau chiar mai mari.

3. Ce este dezechilibrarea fazelor și de ce apare în rețea?

Într-un sistem trifazat ideal, curentul electric care circulă prin cele trei faze este perfect egal, iar prin conductorul de nul nu trece curent (valoarea rezultantă este zero). Dezechilibrarea fazelor (asimetria de curent) apare atunci când consumatorii dintr-o locuință trag o putere mult mai mare de pe o singură fază, lăsându-le pe celelalte două neutilizate.

[ Schița unui Tablou Trifazat Deechilibrat ]
-----------------------------------------------------------------------
  Faza L1 (Suprasolicitată) : [Mașină Spălat] + [Cuptor] + [Prize] -> 28A
  Faza L2 (Subsolicitată)   : [Iluminat LED]                  ->  2A
  Faza L3 (Inactivă)        : [Nimic conectat]               ->  0A

  EFECTE: Scăderea tensiunii pe L1 (ex: 195V), creșterea tensiunii pe L2/L3
          (ex: 250V), supraîncălzirea conductorului de Nul și decuplări.
-----------------------------------------------------------------------

Dacă pornești simultan cuptorul electric, mașina de spălat și un fier de călcat, iar toate aceste aparate au fost legate de electrician pe faza L1, acea fază va suferi o cădere severă de tensiune. În schimb, pe fazele L2 și L3 tensiunea va crește artificial, riscând să ardă electronicele sensibile (televizoare, routere) conectate pe liniile respective.

4. Dilema Prosumatorului: Invertor monofazat pe branșament trifazat?

O situație tehnică des întâlnită este instalarea unui sistem fotovoltaic monofazat de 3 kW sau 5 kW într-o casă care dispune de un branșament trifazat de la rețeaua națională. Din punct de vedere legal și tehnic, acest lucru este permis, dar implică un comportament economic și electric specific:

• Injectarea pe o singură fază: Invertorul va injecta întreaga sa producție (de exemplu, 4 kW) strict pe faza pe care a fost conectat fizic (ex: L1).
• Compensarea energetică prin contor: Contorul inteligent de la poartă (dacă este de tip vectorial/aritmetic) realizează o sumă algebrică a fazelor. Dacă injectezi 4 kW pe L1 și consumi simultan 2 kW pe L2 și 1 kW pe L3, contorul va înregistra un net de +1 kW injectat total în rețea.
• Riscul de supratensiune locală: Dacă rețeaua stradală este deja încărcată, injectarea unei puteri mari pe o singură fază (L1) va ridica tensiunea pe acea linie peste limita legală de 253V, determinând invertorul să se oprească frecvent pentru autoprotecție.

5. Comparație directă: Monofazat vs. Trifazat

Alegerea invertorului trebuie ghidată direct de configurația rețelei electrice existente și de puterea instalată în panourile fotovoltaice.

6. Cum eviți dezechilibrarea fazelor: Strategii și soluții practice

Echilibrarea fazelor este un proces care combină organizarea fizică a cablurilor din casă cu managementul digital oferit de tehnologiile smart integrate în invertoarele moderne.

1. Repartizarea echilibrată a sarcinii din faza de proiectare

Electricianul trebuie să împartă consumatorii mari în mod egal între cele trei faze în interiorul tabloului general de distribuție:

• Faza L1: Cuptorul electric și prizele din zona de living.
• Faza L2: Mașina de spălat rufe, uscătorul și prizele din dormitoare.
• Faza L3: Plita cu inducție (dacă permite conexiune bifazată/trifazată) și boilerul electric.

2. Utilizarea invertoarelor trifazate cu livrare asimetrică (Unbalanced Output)

Invertoarele trifazate din generațiile vechi împărțeau puterea produsă în mod strict egal pe cele trei faze (ex: un invertor de 6 kW trimitea fix 2 kW pe L1, 2 kW pe L2 și 2 kW pe L3). Dacă pe L1 aveai un consum real de 3 kW, erai obligat să cumperi restul de 1 kW din rețea, în timp ce pe L2 și L3 trimiteai surplusul în stradă.

Invertoarele moderne de top (cum sunt gamele Huawei, Fronius, Sungrow) dispun de management dinamic asimetric al fazelor. Ele pot citi prin intermediul unui Smart Meter consumul instantaneu și pot trimite, de exemplu, 3 kW pe L1, 0,5 kW pe L2 și 1,5 kW pe L3, adaptându-se perfect și anulând consumul din rețeaua națională pe fiecare fază în parte.

3. Montarea unui releu de monitorizare și protecție de tensiune

Un releu digital de tensiune trifazat (ex: Digitop sau Finder) monitorizează constant parametrii pe cele trei faze. Dacă dezechilibrul depășește un prag critic setat (de exemplu, o diferență de peste 30V între faze), releul decuplează automat consumatorii sensibili pentru a preveni distrugerea lor prin supratensiune sau subtensiune.

7. Greșeli frecvente la configurarea tabloului electric trifazat

• Gruparea tuturor prizelor de putere pe o singură bară: Conectarea tuturor aparatelor din bucătărie (frigider, cuptor, microunde, cană electrică) pe aceeași fază sub pretextul că sunt în aceeași cameră.
• Ignorarea dimensionării conductorului de Nul: În caz de dezechilibru masiv, prin cablul de nul trece suma curentului rezidual. Dacă nulul este mai subțire decât fazele, acesta se poate topi, provocând fenomenul catastrofal numit „întrerupere de nul”, care aduce tensiunea de 400V direct în prizele de 230V.
• Nefolosirea unui Smart Meter extern pentru invertor: Fără un contor inteligent montat la baza tabloului, invertorul fotovoltaic nu are de unde să știe ce consumă casa în timp real și nu poate activa algoritmii de echilibrare asimetrică a fazelor.

8. Sfaturi de la experții în rețele electrice rezidențiale

1. Alegeți invertoare trifazate începând de la puteri de 5 kWp: Chiar dacă legislația îți permite sistem monofazat până la 5 kW, dacă branșamentul casei este trifazat, mergi pe un invertor trifazat. Vei evita complet problemele legate de fluctuațiile mari de tensiune pe o singură linie și vei obține o rețea mult mai stabilă.
2. Solicitați un audit cu clește ampermetric: După finalizarea instalației electrice, cereți electricianului să măsoare curentul (amperajul) pe fiecare fază în parte, având porniți consumatorii standard de zi cu zi. Diferența dintre faze nu ar trebui să depășească 15% - 20%.
3. Folosiți consumatori trifazați nativi unde este posibil: Când achiziționați o pompă de căldură sau o stație de încărcare auto, optați pentru modele cu alimentare trifazată. Acestea trag curent în mod perfect egal de pe toate cele trei faze simultan, acționând ca un stabilizator natural al sistemului tău electric.

9. Întrebări frecvente (FAQ)

10. Concluzie și recomandări finale

Tranziția către un sistem electric trifazat și adăugarea de panouri fotovoltaice reprezintă o evoluție tehnologică excelentă pentru orice locuință modernă, dar impune o responsabilitate ridicată în execuția tehnică. Un invertor monofazat este simplu și eficient doar în limitele unor sisteme mici, pe când instalațiile trifazate necesită o abordare holistică. Evitarea dezechilibrării fazelor se bazează pe o mapare corectă a consumatorilor în tabloul electric și pe achiziționarea unor invertoare inteligente capabile de management asimetric. Aplicând aceste standarde inginerești, îți vei securiza investiția, vei proteja echipamentele electronice și vei obține o rată maximă de independență energetică pe termen lung.

Recomandări practice pentru achiziție

• Solicitați schema monofilară a tabloului: Nu acceptați lucrări de execuție electrică fără o schemă clară din care să reiasă modul în care au fost distribuiți consumatorii de putere pe cele trei faze (L1, L2, L3).
• Activați funcția „Phase Balance” din aplicație: La punerea în funcțiune a sistemului fotovoltaic, asigurați-vă că tehnicianul a bifat în setările avansate ale invertorului opțiunea de management dezechilibrat și controlul dinamic al exportului.
• Instalați cabluri de secțiune corectă pentru Nul și Împământare: În rețelele trifazate expuse la asimetrii, integritatea conductorului de nul și a prizei de pământ (care trebuie să aibă o rezistență sub 4 Ohmi) reprezintă singura barieră de siguranță în fața unor defecțiuni majore provocate de supratensiuni.
